随着 LED 生产成本的下降，LED 在各种应用中的使用率越来越高，其中包括手持设备、车载以及建筑照明。其高可靠性（使用寿命超过 50000 小时）、高效率（175 流明/瓦）以及近乎瞬时的响应使其成为一种颇具吸引力的光源。但是，驱动 LED 却是一项很具挑战性的工作。
受控的亮度需要用一个恒定的电流来驱动 LED，无论输入电压如何这一恒定的电流都必须保持恒定不变。通常，LED
都会有调光要求，例如，想要调节显示器或建筑照明亮度。实现 LED 调光有两种方法：改变 LED 电流或使用脉宽调制
(PWM)。效率最低的方法是改变电流，因为光输出并非完成随着电流变化而发生线性变化，并且在电流低至其额定值时 LED 色谱会发生变化。
时刻谨记人类对亮度的感知呈指数型是很重要的，完全变暗需要对电流进行大幅度的变化。这对电路设计有很大的影响，因为全电流时 3%
的调节误差由会于电路容差而在 10% 负载时变成 30% 甚至更高的误差。尽管响应速度比较慢，但使用 PWM
调光电流波形会更加精确。在照明和显示器应用中，人们希望 PWM 超过 100 Hz，这样人眼就不会感觉到闪烁。

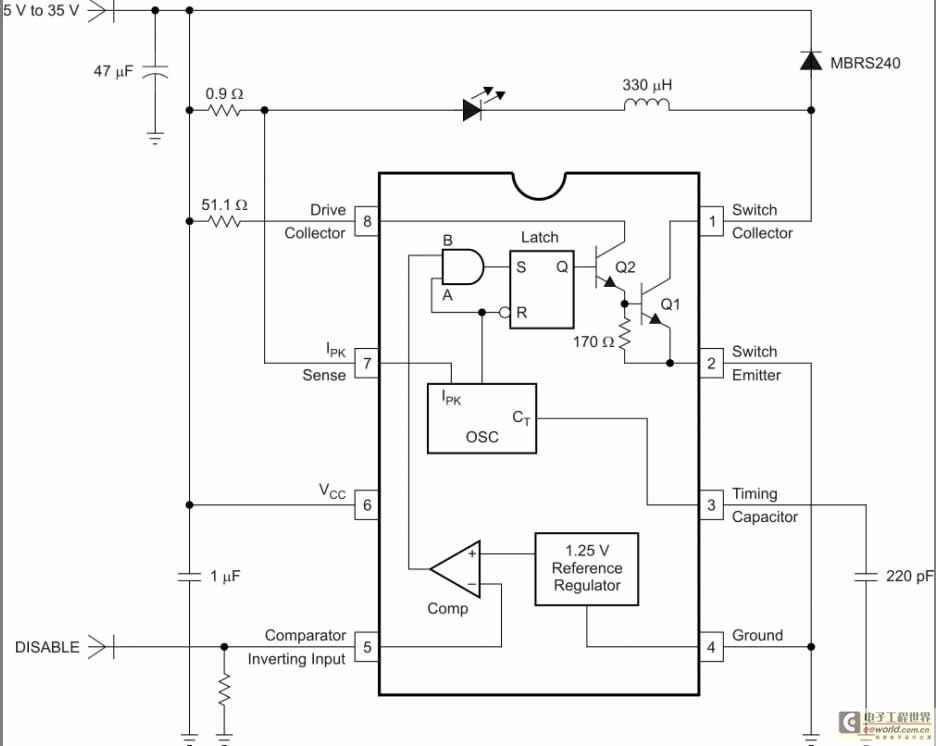

图 1 MC33063 构成了一款低成本 LED 驱动器
图 1 显示了一款驱动单个 LED
的非常简单且成本非常低的降压稳压器，该稳压器实施了一种快速调光的特性。其基于一个具有内部开关、电流限制比较器、振荡器和内部接口的
MC33063。通常用于稳压的引脚具有关闭功能。在此情况下，一个超过 1.25V
的电压会关闭电源，而一个较低的电压会开启电源。随着电路的开启，由于消除了电压反馈，控制器以电流限制/磁滞模式运行。
