直下式及侧入式LED背光源优劣势分析

添加时间：2012-05-30 | 返回首页

导读

　　你有没有想过，是什么决定着一台电视机的画质，恐怕多半数人会认为是显示屏幕，也就是要看电视用的什么类型什么质量的面板，这是不争的事实，然而，面板本身不会发光，所以成像需要另一至关重要的组成部分——背光源。我们不得不承认，即便没有“专家的表示”，背光源也是除面板以外可以决定电视机画质的最直接因素。

　　显示设备的背光源主要有EL、CCFL、LED、HCFL这些类型，CCFL（冷阴极荧光灯管）以及今天的LED最常见，至于EL（电致发光）和HCFL（热阴极荧光灯管）的应用并不广，一个适合装配便携装置，一个则更适合大型设备。比较下来，随着LED背光液晶电视的普及，LED也成为目前电视机的最佳背光源，无可厚非。

LED概念

　　LED（Light Emitting Diode），发光二极管，主要由支架、银胶、晶片、金线、环氧树脂五种物料所组成，是一种能够将电能转化为光能的半导体，它改变了白炽灯钨丝发光与节能灯三基色粉发光的原理，而采用电场发光。LED的特点非常明显，寿命长、光效高、低辐射与低功耗，是目前显示设备普遍开始使用的主流光源。

LED工作原理

　　LED的心脏是一个半导体的晶片，晶片的一端附着在一个支架上，是负极，另一端连接电源的正极，整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。而光的波长决定光的颜色，是由形成P-N结材料决定的。

　　当然我们也可以简单理解，LED是发光二极管，它能够将电能转化为光能，LED本身就是一种提供光源的半导体。

LED分类

　　背光源有分类，LED背光同样可以分门别类，通常有两种分法。第一，按照LED发出的光源色彩，分成白光LED背光源和RGB-LED背光源两种，一般市面上的电视采用的是造价更便宜的白光LED。第二，按入射位置划分可分为：直下式和侧入式两大类，这也是目前区别背光源被广泛使用的方式。

直下式LED背光源的优劣势分析

　　直下式LED与侧入式LED各有优缺点，包括成本差异，但在终端产品售价上则互有高低。由于超薄电视日益受宠，以及价格上的相对优势，侧入式LED电视机的销量增长较快。当然，近乎于将CCFL传统光源晶粒“平铺式”的换为LED晶粒的直下式LED电视则受到更多高阶消费者的青睐。

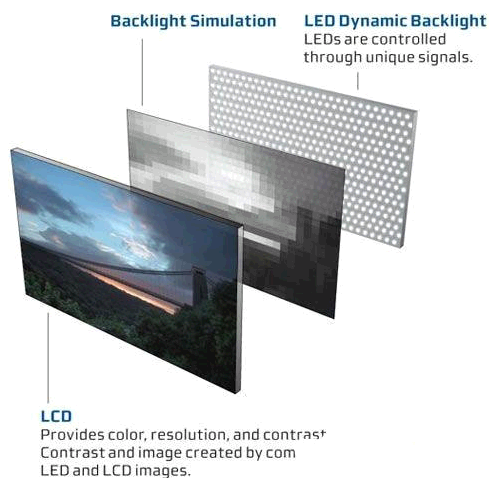

　　直下式LED背光液晶电视在刚开始发表时，获得诸多电视厂商的普遍采用。直下式是把LED晶粒均匀地配置在液晶面板的后方当作发光源，使背光可以均匀传达到整个屏幕，画面细节更细腻逼真。

　　但比起侧入式LED背光得要用上更多的LED晶粒，直下式的好处是能够分别设置不同的背光源模块权责区域，理论上也可以做到每一颗LED独立发光控制亮度，但线路与设计成本不易，实际上都是在屏幕的背光源设定多个区域，让这些区域能够独立调整明暗度。

　　另外，一台直下式LED背光的大尺寸液晶电视需要用到上千颗LED晶粒，成本相对较高，耗电也是个问题。尤其是早期LED背光电视机刚推出时，使用RGB三色LED来提高色彩表现力，让画面更鲜艳，成本自然高居不下。不过好消息是，随着白光LED的普及，包括像是OLED这些新技术的冲击，采用直下式LED背光的电视产品售价也开始趋于平淡。

侧入式LED背光源的优劣势分析

　　侧入式LED背光源，是把LED晶粒配置在液晶屏幕的四周边缘，再搭配导光板，让LED背光模块发光时，把从屏幕边缘发射的光透过导光板输送到屏幕中央的区域去，这样整体就有足够的背光量，可让液晶屏幕显示画面。

　　侧入式LED背光源的好处有两个，其一是可使用较少颗的LED晶粒，节省成本，其二就是能够打造比较轻薄的机身，让LED背光电视液晶面板的后方不需要配置LED模块，而是放置在侧边，可减少屏幕整体的厚度，打造出较直下式LED背光液晶电视更薄的机种来。

　　不足嘛，尽管侧入式LED背光电视的厚度较薄，可是使用的LED晶粒数量比较少，而且是透过导光板的方式把光送到画面，这会造成这种LED电视机的四周边缘画面亮度，比屏幕中央要亮，屏幕的边缘区域会比画面中间的温度高。
