      led以绿色环保、节能、寿命长而著称，作为二十一世纪“明星”光源，是最有希望取代白炽灯的光源。但LED的技术含量和成本偏高，是制约其发展的最大瓶颈。整个LED灯具的寿命受两方面因素的影响：LED及其驱动电源。LED自身的寿命很长，以美国CREE公司的XLamp系列为例，在光衰到70%时的寿命约50000小时。但是由于开关电源的平均寿命目前最长不超过25000小时，因此整个灯具的寿命主要取决于驱动电源。为了实现更长的使用寿命，设计出一款高效率的LED驱动电源是非常重要的。为了满足不同用户的需求，大联大集团推出了一系列LED驱动方案供用户选择。

低功率射灯驱动方案

FAN102 PWM AC/DC转换器

特点：

? 体积小、零件少（总共32个零件）

? 内建CC/CV及线损补偿

? 效率最高达到85%

? 一次侧完成稳压恒流，不需光耦及稳压IC

? 具有线性降频和较低的输入功率

? 具有抖频功能，EMI更容易通过

? 具有OVP、OTP、UVLO保护机制

? 电路结构简单、成本低、设计时间短

FSEZ1016A PWM AC/DC转换器

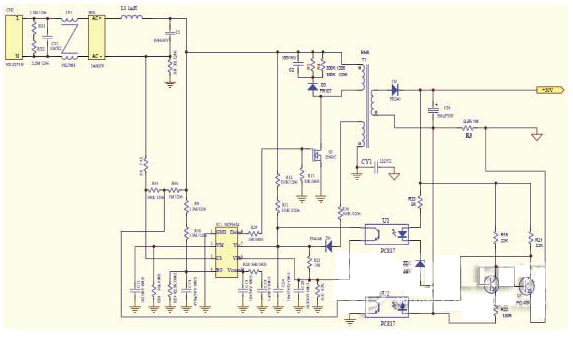

图1 FAN102应用电路

图2 FSEZ1016A应用电路

图3 利用一片NCP1654来完成PFC和PWM

特点：

? 体积小、零件少（共28个零件）

? 内建CC/CV及MOSFET

? 效率最高达到80%

? 一次侧完成稳压恒流，不需光耦及稳压IC

? 具有线性降频和较低的输入功率

? 具有抖频功能，EMI更容易通过

? 具有OVP、OTP、UVLO保护机制

? 电路结构简单、成本低、设计时间短

led日光灯、E27、PAR20/30/38 驱动方案

SSL2101/2

? SSL2101/2 内部集成PFC和PWM，电路结构简单。

? PCB板可以更小

? SLL2101的输入电压范围：85V~276V

? 输出电压：DC 9V~23V

? 输出可调电范围：1%~100%

? 过电压保护，有保护点：25V

? 可实现Triac调光

? PFC：>0.9

? 效率：>75%(可达85%)

NCP1654

从图3中可以看到，该电路的外围器件相当少，大大降低了成本。

电路特点：

? 电路结构简单

? 外围器件少、成本低

? 效率：>80%(可达88%)

? PFC：>0.82

MR16 驱动方案

TPS40210/1转换器

其特点是输入电压范围宽（4.5V~52V）、频率可编程（35kHz~500kHz)、电压参考（260mV）、过流保护、低电流关断、有EN PIN。

NCP3065/6 DC/DC转换器

其特点是输入电压范围宽（3.0V~40V）、电压参考（235mV）、内部集成 1.5A 的达林顿管、低电流关断、热关断、有EN PIN。


图4 NCP3065电路图

图5 NCP1654+NCP1216解决方案

LED 路灯驱动方案

NCP1654(PFC转换器)+NCP1216(PWM转换器)

方案特点：

? 体积小：100mm×68mm×35mm

? 功率因数高：>0.9（可以达0.98）

? 效率高：>85%

? PFC和PWM分开完成

? 次级加恒流，保证输出电流稳定
