科锐照明级XP系列LED与道路照明参考方案

　　科锐通过坚持不懈的创新来推动LED照明的普及应用，实践科锐的使命，引领LED照明变革，淘汰低能效照明，全力加速实现LED照明的广泛应用。科锐照明级LED领先技术，帮助实现道路照明的大幅节能效果，并在光效、亮度、照度、散热、寿命等方面完全达到国家道路照明标准，实现更快的投资回报，并以品牌和知识产权优势为客户保驾护航，助力客户领先市场地位。技术领先将更好地促进市场领先，从而帮助企业在LED照明变革中获得更为强劲的发展。

　　针对LED道路照明领域，科锐目前推出XM系列、XP系列、XT系列、XB系列、CXA系列等不同性价比的照明级LED产品，充分满足客户对于不同市场定位的产品设计需求，帮助客户实现更低系统成本和更高照明性能的产品和解决方案。本文将分享科锐照明级XP系列LED与道路照明参考方案，同时科锐期待今后与业界同行开展更多技术交流。

　　科锐XLamp® XP系列LED基于革新性的SC³技术平台，结合了高光输出、高可靠性和高光效的特性。XLamp® XP-G2 LED、XLamp® XP-E2 LED更是较之于前一代XLamp® XP-G LED、XLamp® XP-E LED，为照明灯具生产商提供了20%的更高光效和更高的性价比（lm/$）。同时XLamp® XP-G2 LED、XLamp® XP-E2 LED能够帮助照明灯具生产商在更低成本的情况下获得相同的亮度并使用更少数量的LED器件，也可以帮助在使用相同数量LED器件和相同功率的情况下提高亮度水平。新型XLamp® XP-G2 LED、XLamp® XP-E2 LED 在 85°C 温度条件下测试分档并提供相关特性参数。同时XLamp® XP-G2 LED 采用与前一代XLamp® XP-G LED 同样的封装尺寸（3.45mm x 3.45mm）且实现光学设计兼容，从而提供了快速有效的性能提升以缩短 LED 灯具设计周期并加快客户产品上市速度。XLamp® XP-G2 LED、XLamp® XP-E2 LED 广泛适用于从户内、户外照明到便携照明和替换灯具等的高流明应用。

　　通常来讲，户外照明要求高光效、高光通、高维持性特性等，另外相对室内照明需要更多的安全防护，在寿命和可靠性上也需要较好的表现。而光效、光通、优良的光色品质、寿命和可靠性正是科锐XLamp® XP系列产品的优势体现。针对市场上的各类路灯产品，高光效系列产品XLamp® XP-G、XP-E系列LED在路灯应用的一些模组方案及客户应用的实际案列，与照明制造商或者设计师等业界同仁一起分享和探讨。

　　1. 路灯模组方案

　　此设计目标为高光通、高光效、配光优良路灯模组，实现简单结构、容易装配的路灯设计方案。XLamp® XP-G2 LED、XLamp® XP-E2 LED是科锐优良的LED器件，基于良好的性能、寿命和色坐标稳定性，以及较高的性价比等因素，经选型，4,500K色温，R3档是本次路灯模组设计首选。

图1. XLamp® XP-G2 LED亮度和色温选型

图2. XLamp® XP-E2 LED亮度和色温选型

　　XLamp® XP-G2 LED、XLamp® XP-E2 LED已经通过LM-80测试，符合能源之星的各项要求，这些为安全可靠的路灯设计打下了良好的基础。XLamp® XP-G2 LED、XLamp® XP-E2 LED的基本性能如下：

图3. XLamp® XP-G2 LED、XLamp® XP-E2 LED参数特性

　　LED灯具需要一个良好的散热系统来保证灯具长期可靠运行，以下选择的路灯模组散热器。

图4. 散热结构件

　　在光学方面，采用一体式透镜的方案来配套我们的路灯模组设计。采用雷迪克路灯透镜（LL14CR-AOC65150L02），光学效率可达到93%以上。

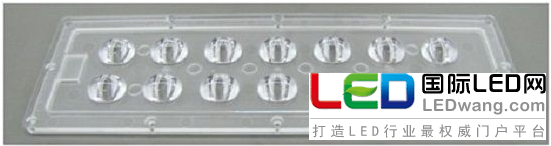

图5. 路灯透镜

　　通过和散热、光学等6个配套件组合，我们制作了包括LED器件、铝基板、散热器、光学透镜、防水等配套件的路灯模组。

图6. 路灯模组

图7路灯模组及配光曲线

　　实测数据对比如下：

表1. XLamp® XP-G2 LED、XLamp® XP-E2 LED路灯模组实测数据

　　测试结果发现，这两个14颗LED路灯模组方案都可以达到高光输出，光效都超过90 lm/W，色温及显色指数达到路灯要求，结构简单，容易装配，能满足不同光效、成本要求的高品质路灯设计。

2. 成功案例

　　科锐XP系列LED广泛用于路灯照明，以下是科锐应用的部分成功案例：

　　1) 科锐LED点亮常州道路—源于科锐XLamp® XP-G2 LED

　　2) 科锐LED点亮上海大渡河路—源于科锐XLamp® XP-G LED

　　3) 科锐LED点亮砚山机场路—源于科锐XLamp® XP-G LED

　　4) 科锐LED点亮深圳120公里高速公路—源于科锐XLamp® XP-G LED & XLamp® XP-E HEW LED

　　5) 科锐LED点亮西藏雪域高原—源于科锐XLamp® XP-E LED
