用“SPring-8”分析材料
OLED照明的制造方法有蒸镀法和涂布法两种选择。并且，即使同为涂布法，也有采用与蒸镀法相似的材料和元件构造的方法，以及采用涂布法特有的材料和构造的方法之分。KONICA MINOLTA ADVANCED LAYERS采用了前者，而住友化学采用了后者。
KONICA MINOLTA ADVANCED LAYERS称，最近1年取得了巨大的进展。“大幅改善了此前较低的发光层等的成膜成品率，已与利用蒸镀法的品质相近”(该公司OLED事业推进中心中心长辻村隆俊)。并通过用兵库县的大型放射光设施“SPring-8”分析了发光材料的详细构造，找到了发生凝固等问题的原因，探明了改善的方向。
而住友化学为了使一种发光材料具备多种功能，设计了高分子材料，在朝着简化元件构造的方向推进开发。
无法模仿的竞争武器
也有厂商开发出了重视调色性、宛如显示器般的OLED照明元件构造。例如三菱化学和先锋。与显示器一样，通过在发光层分涂红(R)、绿(G)和蓝(B)各色材料，用1块面板即可实现全彩。与同样“重视多色性”的KANEKA和住友化学根据面板改变颜色的方针大不相同。
与显示器的不同在于，RGB子像素不是马赛克状，而是条状。三菱化学等基层和该发光层可用低分子材料涂布法成膜已成型，预定2013年底开始利用第1代(G1)规模的小型装置量产面板。
昭和电工采用了与其他任何一种都不相似的元件构造。即与美国SRI International公司共同开发的“COLED(cavity organic light emitting diodes)”，即在玻璃基板表面做凹凸加工，并在其上将各材料成膜的方法。不过，昭和电工除设定了“2015年发光效率达到150lm/W”这一非常高的目标外，并没有公布具体的效果等。该公司公布的OLED元件的发光效率只有30lm/W。即便如此，该公司仍自信地表示，“在与容易不分伯仲的其他公司的开发竞争中，COLED是制胜的强有力武器。听到其他公司达到了128lm/W也丝毫不感到吃惊”(昭和电工研究开发本部技术战略室战略营销中心长铃木广志)。
新一代透明电极亮相

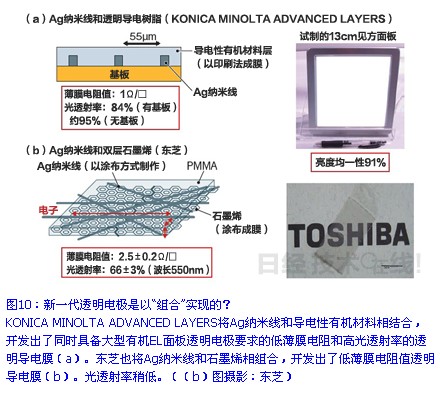

对提高发光效率大有裨益的透明电极开发也取得了进展。KONICA MINOLTA ADVANCED LAYERS用将银(Ag)纳米线和透明导电树脂相结合的方法，开发出了薄膜电阻值为1Ω/□，含基板在内的光透射率为84%的优异透明电极(图10)。而且，可利用涂布法制作，基板是柔性的。
透明电极的电阻在OLED照明面板中虽占较大比例，面板尺寸越大，其比例越高。因此，要想在不降低发光效率的情况下扩大面板尺寸，透明导电膜的电阻必须很小。KONICA MINOLTA ADVANCED LAYERS表示，“ITO在讨论是否柔性以前，还存在电阻值过高的问题。必须降到1Ω/□以下”。
2012年9月，东芝也将Ag纳米线和碳材料石墨烯相组合，开发出了低薄膜电阻值的透明电极。今后将推进这些新一代透明电极的开发，为实现OLED照明面板的大型化做出贡献。
